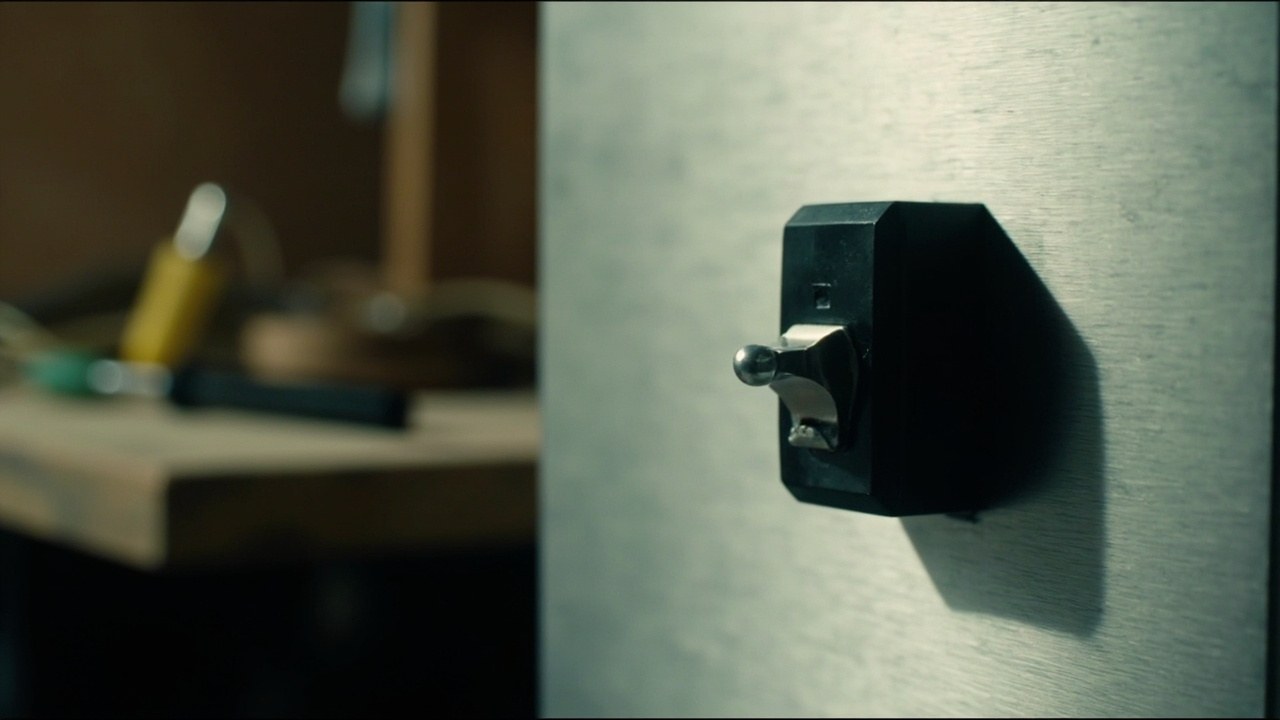

Тумблер це маленький клавішний вимикач із важелем, який фіксується у двох або трьох положеннях. Його легко впізнати на панелі приладу: короткий металевий чи пластиковий важіль, що відкидається вгору або вбік. Саме цей важіль і є головна ознака, за якою тумблер відрізняють від звичайної кнопки чи клавішного вимикача побутового типу.
У повсякденному житті ви зустрічаєте тумблер у автомобілі (наприклад, увімкнення протитуманних фар), на блоці живлення ноутбука, на корпусі настільної лампи з регулюванням яскравості, на задній панелі сабвуфера чи підсилювача звуку. На виробництві та в електрощитових тумблери керують окремими лініями обладнання, де потрібен видимий і зрозумілий стан «увімкнено/вимкнено».
Головна перевага тумблера — механічний зворотний зв’язок. Ви рукою відчуваєте, що контакти замкнулися, і бачите положення важеля навіть у напівтемряві. Це робить його зручнішим за сенсорні кнопки в ситуаціях, де важлива швидкість і однозначність: на панелі верстата, в аварійному освітленні, у системах резервного живлення.
Тумблер це який тип вимикача і чим він відрізняється
Тумблер це електромеханічний пристрій, що замикає або розмикає електричне коло. За побутовою класифікацією це клавішний перекидний вимикач, тобто такий, що перекидається між двома сталими положеннями. Термін походить від англійського toggle switch, де toggle — це важіль, що перекидається.
Конструктивно тумблер складається з:
- корпусу (пластик або метал), що кріпиться на панель;
- важеля-ручки, що рухається на осі;
- контактної групи, яка замикає або розмикає коло;
- клем або виводів для підключення дротів.
За кількістю положень тумблери бувають дво- та трипозиційні. Двопозиційний (ON-OFF) — класика: одне положення замикає контакти, друге розмикає. Трипозиційний (ON-ON-ON або ON-OFF-ON) потрібен, коли пристрій має два робочих стани та вимкнення посередині. У побуті трипозиційний тумблер зустрічається рідше, наприклад, у деяких моделях електроінструменту з вибором напрямку обертання.
За типом кріплення розрізняють:
- MT-серія (miniature toggle) — компактні, під монтажний отвір 6 мм;
- KN-серія (medium) — маленькі, отвір близько 12 мм;
- великі промислові тумблери — на панель верстата чи шафи;
- тумблери на друковану плату — з виводами під пайку;
- герметичні моделі в гумовому ковпачку для вуличного чи морського використання.
Як працює тумблер і чим він відрізняється від кнопки та звичайного вимикача
Принцип роботи тумблера побудований на жорсткій механічній фіксації. Коли ви перекидаєте важіль, всередині корпусу рухається контактний місток, який замикає або розмикає дві нерухомі клеми. У стані «увімкнено» пружина утримує важіль так, що контакти залишаються стиснутими без вашої участі. Це ключова різниця з кнопкою: кнопка без фіксації повертає контакти у вихідне положення, як тільки ви відпускаєте палець.
Звичайний побутовий вимикач світла, який стоїть у кімнаті, теж є клавішним і має фіксацію, але зазвичай розрахований на низькі струми побутової мережі 230 В та 10 А, і його корпус приховано у стіні. Тумблер розрахований на панельне кріплення, часто на 12 В або 24 В постійного струму, але існують моделі і на 250 В змінного струму.
Друга важлива відмінність — призначення. Побутовий вимикач керує світлом, тоді як тумблер може керувати чим завгодно: живленням, режимом, вибором джерела сигналу. Наприклад, на аудіопідсилювачі тумблер часто перемикає вхід AUX/Bluetooth/Phono, на блоці живлення комп’ютера — обирає напругу 110/220 В, на корпусі 3D-принтера — вмикає живлення нагрівача столу.
Третя — стійкість до частих спрацьовувань. Якісний тумблер з металевим важелем розрахований на 10 000–100 000 циклів. У цьому він випереджає багато побутових клавішних вимикачів, особливо китайського виробництва.
Технічні характеристики, на які варто дивитися перед купівлею
Вибираючи тумблер для конкретного завдання, зверніть увагу на п’ять ключових параметрів.
| Параметр | На що впливає | Типові значення |
|---|---|---|
| Робоча напруга | Сумісність з вашою мережею | 12 В DC, 24 В DC, 110/220 В AC |
| Струм навантаження | Яку потужність витримає без перегріву | 1 А, 3 А, 6 А, 10 А, 15 А |
| Кількість контактних груп | Скільки кіл одночасно вмикає | 1 група, 2 групи, 3 групи |
| Тип кріплення | Як встановити в панель | Гайка з різьбленням, засувка, пайка |
| Клас захисту IP | Чи витримає вологу та пил | IP40 для приміщень, IP65 для вулиці |
Наприклад, для керування LED-стрічкою 12 В і струмом до 3 А підійде мініатюрний тумблер MT-серії. Для запуску двигуна верстата на 220 В і 10 А потрібна промислова серія з керамічним корпусом контактної групи.
Де застосовують тумблер: типові сценарії
Тумблери поширені у професійному та побутовому обладнанні. Найчастіше їх можна зустріти в таких місцях.
Автомобільна електроніка
У салоні авто тумблерами керують протитуманними фарами, додатковим світлом, підігрівом сидінь, компресором пневмопідвіски. У підкапотному просторі тумблер може розмикати живлення додаткового обладнання під час ремонту.
Аудіотехніка та Hi-Fi
На корпусах підсилювачів, активних колонок, мікшерів, гітарних педалей тумблери вмикають живлення, обирають режим bypass, перемикають канали. Наприклад, тумблер «ground lift» на DI-боксі відомий кожному звукорежисеру.
Промислові шафи та верстати
У шафах автоматики тумблери керують ручним режимом, вмикають окремі приводи, обирають джерело живлення. На верстатах з ЧПУ вони часто дублюють команди на пульті оператора для швидкого ручного керування.
Електроніка для дому та DIY
Радіоаматори встановлюють тумблери на саморобні блоки живлення, настільні станції для паяння, ретро-корпуси для Raspberry Pi. Іноді тумблер додають на передню панель комп’ютера як окрему кнопку живлення, щоб зменшити зношення штатної.
Авіамоделізм, дрони, іграшки
На пультах керування і бортах моделей тумблери вмикають живлення, обирають режим польоту, вмикають бортовий ліхтар.
Переваги та обмеження тумблера
Як і в будь-якого рішення, у тумблера є сильні сторони і чіткі обмеження. Нижче — порівняння з найближчими альтернативами.
| Критерій | Тумблер | Кнопка без фіксації | Сенсорна кнопка | |
|---|---|---|---|---|
| Видимий стан | Так, положення важеля | Ні | Частково, світлодіод | |
| Робота без електрики | Так, чисто механічно | Залежить від схеми | Ні | Hi |
| Ціна за одиницю | 15–80 грн | 5–25 грн | 20–120 грн | |
| Захист від вологи | IP65 у моделей з ковпачком | Рідко | Залежить від корпусу | |
| Механічний ресурс | 10 000–100 000 циклів | 50 000–200 000 циклів | Не нормується |
Як бачите, тумблер виграє там, де потрібен однозначний, видимий і механічно надійний стан. Програє — там, де дизайн вимагає плоскої сенсорної панелі, і там, де керування відбувається тисячами натискань на день (наприклад, у кнопках виклику ліфта).
Як підключити тумблер: коротка інструкція для новачків
Підключення тумблера — проста задача, якщо дотримуватися трьох правил: знеструмити схему, підібрати тумблер за струмом і напругою, дотриматися полярності, якщо вона вказана.
Крок 1. Вимкнути живлення
Знеструмте ділянку мережі, на якій працюєте. Якщо це автомобіль — зніміть клему «мінус» з акумулятора. Якщо це побутова мережа 220 В — вимкніть автомат у щитку і перевірте відсутність напруги індикатором.
Крок 2. Підготувати отвір у панелі
Діаметр отвору залежить від серії. Для MT-серії це зазвичай 6 мм, для KN — 12 мм, для великих промислових — 16–22 мм. Використовуйте свердло-коронку або поетапне свердління, якщо отвір нестандартний.
Крок 3. Під’єднати дроти
Заведіть дроти до контактних клем і затягніть гвинтом. Для паяльних тумблерів — припаяйте виводи до контактних майданчиків на платі. Для автомобільних — використовуйте обтискні клеми, а не скрутку.
Крок 4. Перевірити роботу
Подайте живлення, перекиньте важіль у положення ON, перевірте, що навантаження працює. Переведіть у OFF — навантаження має вимкнутися. Якщо тумблер трьохпозиційний, перевірте обидва робочих положення і середнє «вимкнено».
Крок 5. Зафіксувати і промаркувати
Затягніть монтажну гайку з боку панелі. Підпишіть або наклейте маркер поруч із тумблером, щоб було зрозуміло, що він вмикає. Це особливо важливо в автомобілі та в електрощитовій.
Підсумок: чи варто ставити тумблер замість звичайного вимикача
Тумблер це не заміна побутового вимикача світла в квартирі. Його призначення — панельне керування обладнанням, де потрібен механічний зворотний зв’язок, видимий стан і високий ресурс. Якщо вам потрібно швидко вмикати LED-стрічку, додаткове автосвітло, компресор чи верстат, тумблер буде простішим і надійнішим рішенням, ніж розетка з кнопкою чи сенсорний модуль. У побуті ж залишайтеся з клавішними вимикачами, розрахованими на 230 В і 10 А — вони безпечніші в стіновому монтажі.
Часті запитання (FAQ)
Тумблер це кнопка чи вимикач?
Тумблер це вимикач із фіксованим положенням важеля. На відміну від кнопки без фіксації, він не повертається сам після відпускання, тому його відносять саме до вимикачів, а не до кнопок.
Чим тумблер відрізняється від звичайного вимикача світла?
Звичайний побутовий вимикач розрахований на 230 В і кріпиться в підрозетник у стіні. Тумблер розрахований на панельне кріплення, часто на 12–24 В, і призначений для обладнання, а не для побутового освітлення.
Чи можна поставити тумблер у квартирі замість вимикача?
Технічно можна, якщо дотриматися характеристик: тумблер має бути розрахований на 230 В і струм вашої лінії освітлення, а монтаж повинен відповідати нормам ПУЕ. Але з естетичного та практичного погляду для квартири зручніші стандартні клавішні вимикачі.
Який струм витримує звичайний мініатюрний тумблер?
Більшість тумблерів серії MT розраховані на 6 А при 125 В AC або 3 А при 250 В AC. Для більших навантажень обирають тумблери KN-серії або промислові моделі на 10–15 А.
Чи можна використовувати тумблер для керування двигуном?
Тумблер підходить для двигунів малої потужності, наприклад, вентилятора 12 В або невеликого насоса. Для потужних двигунів 220 В потрібен промисловий тумблер із додатковим пускачем або контактором, інакше контакти перегорять.
Як довго служить тумблер?
Ресурс залежить від серії. Дешеві моделі з пластиковим важелем розраховані на 10 000 циклів. Якісні металеві — на 50 000–100 000 циклів. Цього вистачає на 5–10 років побутового використання.
Чи є герметичні тумблери для вулиці?
Так, існують моделі в гумовому ковпачку з класом захисту IP65–IP67. Вони витримують дощ, бризки та пил і підходять для вуличного освітлення, човнів, мототехніки. Вибирайте модель із нержавіючої сталі або латуні, щоб уникнути корозії.
Чи можна підключити тумблер без пайки?
Так, для панельних тумблерів із гвинтовими клемами пайка не потрібна. Дроти затискаються гвинтом або обтискною клемою. Для друкованих плат зазвичай потрібна пайка, хоча є моделі з пружинними затискачами.
Що робити, якщо тумблер іскрить при вмиканні?
Найчастіше причина — перевищення допустимого струму або зношені контакти. Вимкніть живлення, перевірте характеристики тумблера і реальне навантаження. Якщо тумблер розрахований на менший струм, замініть його на відповідний. Іскріння в межах норми буває тільки в індуктивних навантаженнях (двигуни, трансформатори) — у такому разі паралельно ставлять снабер або RC-ланку.
